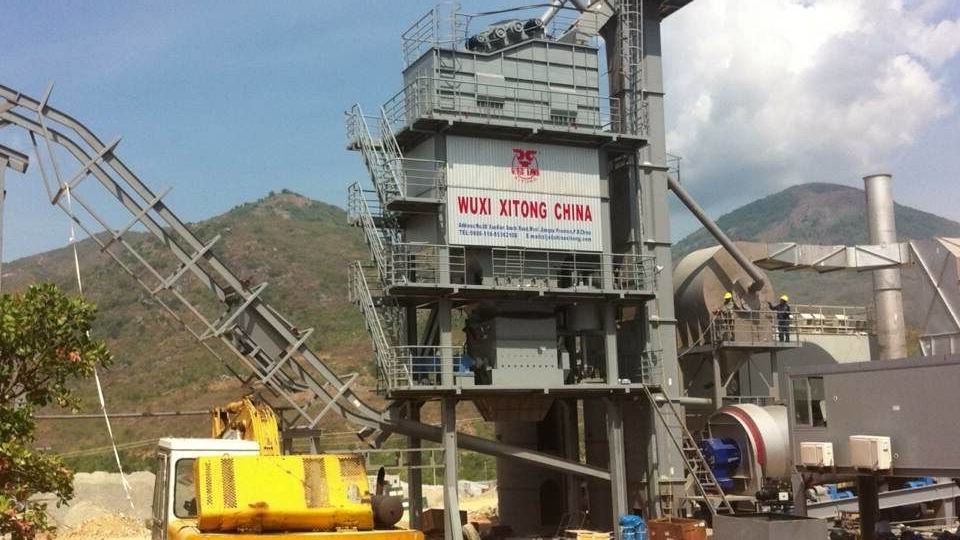

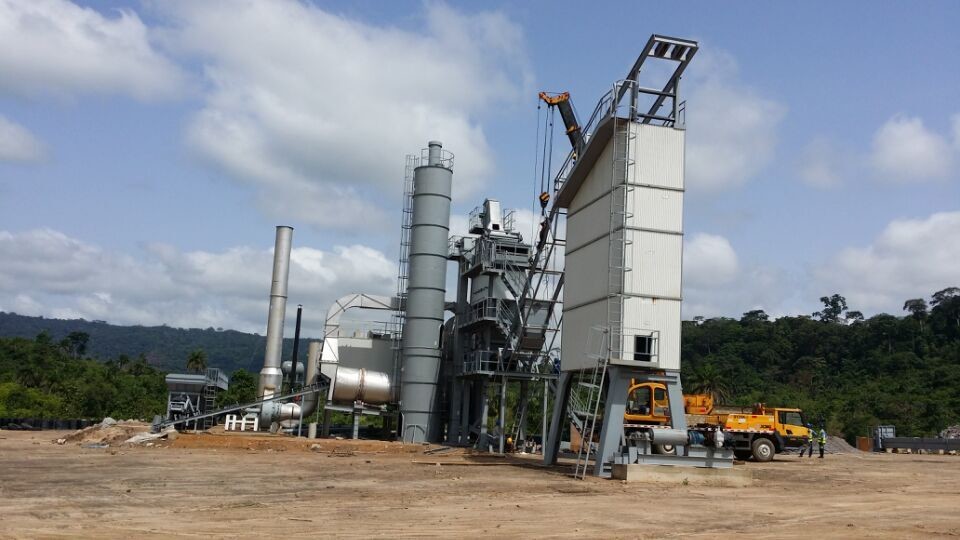

空気伝達アスファルト混合植物は構造で15分UPS力の緩衝を使用しました

注入口の15分UPS力の緩衝の供給のアスファルト混合機械のための空気伝達

aspahltの暖房装置および貯蔵システムのための記述

1.0アスファルト暖房および貯蔵システム

それは貯蔵および暖房のアスファルトのためです。熱伝達オイル炉によって装備されていて、高温タンク、ダンプ タンク、アスファルト ポンプおよびパイプラインの弁、フランジ、金属ガスケットを等アスファルトで舗装して下さい。

1.1熱伝達オイル炉

熱伝達オイル炉は統合されたタイプ、炉ボディ、バーナー、ホット オイル ポンプ、高レベル拡張タンクを採用します、低レベルの石油貯蔵タンクおよび操作のキャビネットはすべて便利な取付けおよび交通機関のための1つの鉄骨フレームのシャーシで取付けられています。熱に輸入された十分に自動バーナーを使用して下さい。ボイラーの制御システムは温度のための十分に自動監視そして操作を実現できる自動制御ホット オイルの循環、オイル レベル、油圧を採用します;バーナーは警報が与えられる場合停止します。

タイプの熱伝達オイル炉:YYW-350Y

熱供給容量:300,000k/h

最高の働く温度:280℃

ホット オイル ポンプの力:11kw×2sets

ホット オイル ポンプの容量の運搬::40m3/h

1.2横のアスファルト高温タンク

高温貯蔵タンクは熱オイルによってそれの中に横のシリンダー タイプ、管のコイル取付けられていましたり、熱されて、梯子、排気管、マンホール、浮遊水平なメートルおよびバイメタル温度計によって装備しましたです。着色された鋼板で覆われて、貯蔵タンクは温度を保つためにロック ウールを採用します。アスファルト パイプラインに制御弁があります。

貯蔵タンク容量:16m3×2pcs

1.3アスファルト受信タンク

ダンプ トラックからのアスファルト受信のために、それの中に取付ける管のコイルが熱伝達オイルによって熱されてあります。

容量:2 m3

1.4アスファルト ポンプ

1アスファルト ポンプは相対的な貯蔵タンクにアスファルトを送るダンプ タンクで使用されます;別のものは空気熱保存の三方弁を通して重量を量るタンクをアスファルトで舗装するために貯蔵タンクからのアスファルトを運びます。

アスファルト オイルのダンプ ポンプ:type3QGB80×2-36 /power7.5 kw /flow rate25m3/h

アスファルト オイル供給:3QGB60×2-46/力5.5 kw/流動度15m3/hをタイプして下さい

2.0完成品の収納用の箱

システムは下記のものを含んでいます:トロリー、ガイド・レールのタイプ トップ・カバー、ドアを排出する電気空気シリンダー電気暖房およびブレーキが付いているドアそしてウィンチを排出する熱保存を滑らせるレベル標識を含む熱保存の混合物の大箱を運びます。ロック ウール熱保存の層はストリップのタイプ色の版で覆われる収納用の箱の外の壁で固定です。不用な大箱はまた装備されています。

2.1熱保存の完成品の大箱

タイプ:単一の大箱のタイプ

大箱の総合容量:60t

高さの排出:3.5m

熱保存のタイプ:上部のためにロック ウールによって、下方部分のためにドアを排出する熱伝達オイルによって維持される熱は維持される熱電気によって熱されます。

トロリー容量の運搬:1000kg

ウィンチのための力を運転して下さい:22kw

ウィンチ制御:周波数変換および速度の正規の引き、

近さスイッチ位置決め制御

ブレーキ タイプ:電気および油圧ブロックのタイプ ブレーキ

2.2不用な大箱

容量:4t

完成品の大箱は24時間に12時間に長い時間のためのアスファルト混合物を、温度drops≤5℃緩衝剤処理のためにだけ適していません貯えるために、貯えませんが。
